Gerador para IEC 61000-4-18
- Informação
- Mais informação
As Ondas Oscilatórias Amortecidas (em inglês Damped Oscillatory Waves) são tempos repetitivos que acontecem principalmente em linhas de alimentação, controlo e sinal instaladas em estações de média e alta tensão. Existem duas classes: ondas lentas e ondas rápidas. Por outro lado, a Onda Sinusoidal Amortecida (em inglês Ringwave), é um tempo repetitivo que acontece em linhas de baixa tensão, sejam de alimentação, controlo ou sinal.

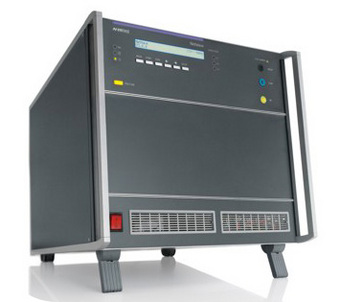

A série OCS 600N6F tem a capacidade de testar os impulsos rápidos da onda amortecida (3MHz / 10MHz / 30MHz) com níveis até 4,4kV de acordo com a IEC 61000-4-18, e como opção a sua capacidade pode ser aumentada também tanto nos impulsos lentos (100KHz / 1MHZ) com níveis até 3,0kV (de acordo com a IEC 61000-4-18) como no impulso Ringwave com um nível até 6kV (de acordo com a IEC 61000-4-12). Utilizando o acessório MS 100N (Antena de 1m2), também pode ser testado de acordo com a IEC 61000-4-10 (Imunidade em relação a Campos Magnéticos Oscilatórios Amortecidos).
Os diferentes modelos OCS 500N6Fx integram uma CDN (rede de acoplagem/desacoplagem) para linhas de alimentação, que podem ser monofásica ou trifásica, com uma capacidade de corrente de 16A ou 32A, dependendo do modelo. Como todos os geradores impulsionais da EM Test, o OCS 500N6Fx pode manuseado muito facilmente e em tempo real, a partir do painel frontal ou de forma remota através do software de ensaios iec.control. Dispõe de portas de verificação do impulso, triggers, monitorização do EBE, etc., bem como de saída HV para acoplar os impulsos a CDN's externas para linhas de sinal/dados, existindo vários modelos disponíveis.
Além disso, como para todos os geradores impulsionais da EM Test, também está disponível para o OCS 500N6Fx, o kit de verificação e a calibração acreditada (equivalente à ENAC).
