A nova edição 3 do IEC 61000-4-5 já chegou!
Para este mês de Maio está prevista a publicação da nova IEC 6100-4-5 Ed. 3:2014 (Testing and Measurement Techniques - Surge Immunity Testing), cujo FDIS já foi publicado no passado mês de Janeiro, e introduz alterações importantes em relação à Ed. 2 publicada em 2005.
Sempre na vanguarda da tecnologia, na EM Test já estão preparados há algum tempo para esta alteração importante, e por isso, a partir deste mesmo mês de Maio todos os geradores impulsionais tanto de Onda Combinada como de Telecomunicação (por ex. UCS500Nx, TSS 500Nx e VCS 500Nx), bem como as redes de acoplamento/desacoplamento destes impulsos sobre linhas de comunicação (por ex. CNV 504Nx/508Nx e CNV 504Tx/580Tx) que são afectados pela mudança de norma, serão fornecidos de acordo com a nova Ed.3 da IEC 61000-4-5.
As alterações mais importantes que a nova IEC 61000-4-5 Ed. 3:2014 introduz em relação à Ed. 2:2005 são as seguintes:
- São especificados os níveis de ensaio diferenciados entre os acoplamentos linha-a-linha e os acoplamentos linha-a-terra.
- A verificação dos níveis e formas da onda de impulso 1,2/50µs - 8/20µ do impulso 10/700µ foi alterada radicalmente, modificando procedimentos e introduzindo novos processos de calibração.
- São redefinidas as especificações para as redes de acoplamento/desacoplamento de linhas balançadas e não balançadas.
- São introduzidos vários anexos informativos.

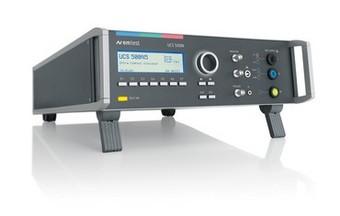

Tanto os conhecidos simuladores multifuncionais da família UCS 500Nx, com capacidade para testar EFT, onda combinada (Surge) e falhas de alimentação, como os simuladores de onda combinada da familia VCS 500Nx, e como os simuladores de surge de telecomunicação (TSS 500Nx), estão preparados para satisfazer todas as mudanças de normas introduzidas na nova Ed. 3 e já se fornecem em total conformidade com esta edição. Também, tanto nas redes de acoplamento/desacoplamento para linhas simétricas e não simétricas não blindadas (modelos CNV 504Nx/508Nx) como as dedicadas às linhas de telecomunicação (novos modelos CNV 504Tx/508Tx) também serão fornecidos a partir de agora em total conformidade com esta nova edição.
Uma das alterações introduzidas nesta nova Ed.3 é o novo requisito para verificar a saída do gerador através de um condensador de 18µF, tanto em condições de circuito aberto como em curto-circuito. Este condensador de 18µF está disponível como acessório externo com a denominação IMN 2 (P/N 105563).
Nos geradores de alto nível (8kV - 12kV) este condensador estará integrado nos geradores VCS 500Nx correspondentes.
