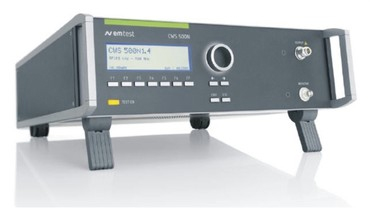

A nova edição 4 da -4-6 apresenta alterações significativas em relação à ed.3, sobretudo em relação a verificações do sinal de ensaio injectado. Sucessor do famoso CWS 500N1, o novo CWS 500N1.4 da EM Test dá resposta a todas estas novas exigências, permitindo realizar ensaios em total conformidade com a norma IEC / EN 61000-4-6 Ed.3, Ed.4 e normas relacionadas.

Compacto e transportável, o CWS 500N1.4 integra no mesmo chassis tudo o que é essencial para realizar ensaios de imunidade conduzida frente a perturbações de RF induzidas no intervalo (9kHz) 100kHz-300MHz (1GHz) e alcançar níveis de injecção até 30Vemf (após o atenuador de 6dB) seja qual for o método de injecção (CDN, EM Clamp ou BCI).

Está equipado, entre outros, com:

• Gerador de sinal 9kHz-1GHz. Conector de RF acessível para utilização externa.
• Modulações: AM ajustável entre 1Hz e 3kHz (0% a 95%); e PM ajustável entre 1Hz e 1kHz (10% a 90% duty cycle).
• Amplificador de RF de 80W, 100kHz-300MHz - Acoplador Direccional Dual - Comprovação de saturação e linearidade.
• Medidor de potência 9KHz-1GHz de três canais (Pot. Incidente, Pot. Reflectida e Corrente Injectada [EM Clamp e BCI]).
• Display e botões no painel frontal para utilização manual; Interfaces IEEE-488.2 e USB para utilização remota.

O CWS 500N1.4 também pode ser utilizado até 1GHz com amplificador externo e é fornecido com atenuador ATT 20/0.5 (20dB/0,5W) para calibração de CDN's e Clamps, e licença completa do software de ensaios icd.control para controlo e documentação, incluindo base de dados normativa e possibilidade de controlo de instrumentos externos. Como todo o equipamento de ensaios da EM Test, o CWS 500N1.4 é forncecido com certificado de calibração de acordo com a norma ISO 17025, existindo opcionalmente a possibilidade de fornecer o certificado acreditado SCS (equivalente a ENAC).

Para mais detalhes das prestações e características do CWS 500N1.4, clique aqui.

Para acompanhar o CWS 500N1.4, a EM Test dispõe de uma vastíssima gama de CDN's, EM Clamps e Sondas de Injecção de Corrente (BCI), bem como dos seus acessórios de calibração correspondentes, também em conformidade com a nova Ed.4 da IEC/EN 61000-4-6. Mais informação neste link.

Além do CWS 500N1.4, a EM Test dispõe de uma grande variedade de simuladores compactos de onda contínua para ensaios de imunidade conduzida LF/RF, cubrindo mais de 9 decadas (DC-1GHz).

Desde perturbações em modo comum segundo a norma IEC/EN 61000-4-6, passando pela audio-frequência e pelas mais exigentes aplicações BCI, TEM Cell ou Stripline requeridas pelo sector automóvel, militar e aeroespacial, a EM Test disponibiliza o simulador adequado a cada necessidade.
