Anemometria Omnidirecional por sondas pitot

Oferecemos uma gama de soluções baseadas em tubos pitot omnidirecionais  AEROPROBE especialmente concebidos para estudos de dinâmica dos fluidos, que incorporam vários furos, e para medir os componentes de velocidade em um ângulo de incidência até +/-160⁰.

PITOT OMNIDIRECCIONAL MECANICA FLUIDOSUma das variáveis mais medidas durante os ensaios em túneis de vento, em conjunto, com as forças e momentos gerados, a temperatura, turbulência e concentração de partículas, a velocidade do fluido.

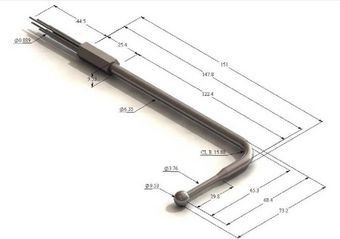

Para além, de soluções não intrusivas (ver anemometria laser e Doppler), oferecemos uma gama de sondas de pitot omnidirecionais especialmente concebidos para os estudos da dinâmica dos fluidos, que incorporam 12 furos e permitem medir as 3 componentes da velocidade em um ângulo de +/-160⁰

Como parte do sistema, oferecemos para além de módulos de aquisição de dados multicanal para o registo, posterior tratamento e estudo das medições realizadas durante os ensaios. Ditos sistemas realizam acondicionamento e medição dos valores de pressão total e estática (oferece a possibilidade de entradas de sensores externos, trigger, etc.). Dispõe de diferentes interfaces de conexão (cartão PCI, Ethernet ou USB).

Adicionalmente é possível dispor de um módulo de sistemas de posicionamento automatizados (sistemas TRAVERSE)

Para a conversão dos valores de pressão em unidades de velocidade (utilizando os valores de calibração de mais de 7.000 ptos. aerodinâmicos fornecidos com as sondas), configuração e controlo do sistema de aquisição de dados, assim como, exportação de dados para a sua visualização tridimensional em TECPLOT, inclui-se um completo pacote de software.
