PIV - Anemometria Laser por Imagem de Particula
Os sistemas PIV de TSI medem a velocidade a partir do deslocamento das partículas durante um intervalo de tempo, utilizando uma técnica de laser de duplo impulso.
- Informação
- Solicitar informação

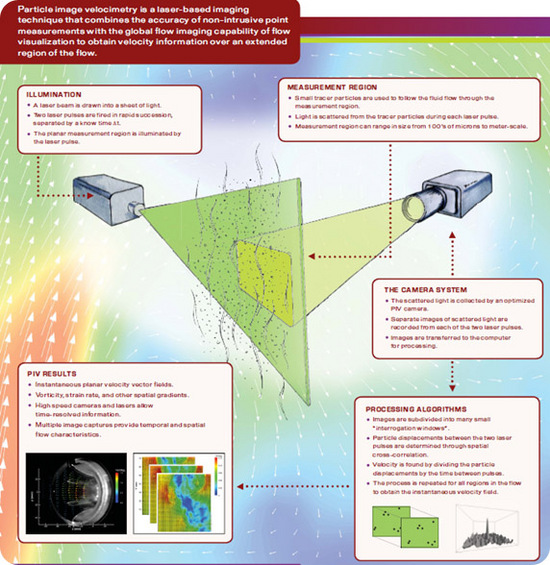

Um plano de luz laser ilumina o fluxo e as posições das partículas (as originais ou acrescentadas à corrente para tal efeito) são registadas com uma câmara digital. Muito pouco tempo depois (microssegundos ou milissegundos) um segundo impulso volta a iluminar o plano ficando registadas as novas posições das partículas. A partir dessas imagens um algoritmo de análise de PIV obtém os deslocamentos na zona visualizada, disponibilizando informação da velocidade em milhares de pontos de forma rápida, fácil e viável.
Também, se obtém para toda a região selecionada, a velocidade média, intensidade da turbulência e estatísticas de ordem superior, assim como outras propriedades de fluxo, tais como a vorticidade e velocidades de deformação.
Nesta técnica possui as seguintes variantes:
- MicroPIV: Para aplicar a mesma técnica a escalas micrométricas (microcanais, por exemplo). É incorporado ao sistema um Microscópio de alta precisão para captar as imagens da zona visualizada.
- StereoPIV: Para obter componentes tridimensionais da velocidade, incorpora-se ao sistema uma segunda câmara e, assim, são registadas as imagens do plano, desde as duas orientações conhecidas.
- PLIF: Para obter informação sobre variáveis escalares dos fluidos (temperatura, concentração, ph,...), introduz-se no fluido partículas florescentes que representam um valor de florescência que se relaciona com os valores das respetivas variáveis.
