A técnica PDPA (Phase Doppler Particle Analyzer) permite a medição do tamanho de partículas esféricas (normalmente spray líquido sendo, também, possível a medição de bolhas e esferas sólidas).
- Informação
- Solicitar informação
Sendo a técnica PDPA uma variante da técnica LDV (Laser Doppler Velocimetry), é possível obter informação do tamanho das partículas em conjunto com a velocidade das mesmas.

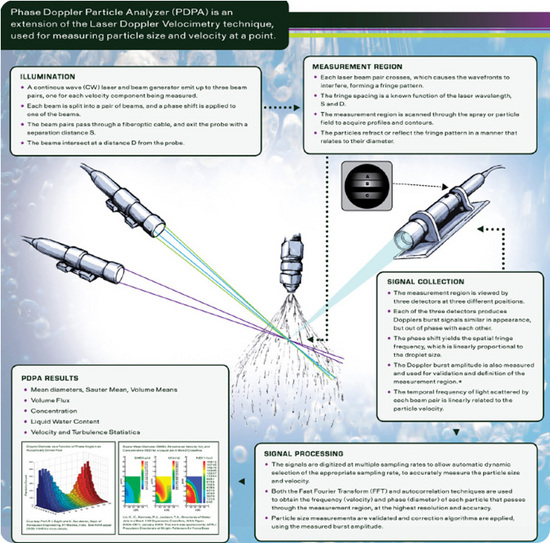

As medições realizam-se em um pequeno volume delimitado pela interseção de dois feixes laser. No ponto onde os feixes se cortam forma-se um modelo de interferência, definindo o volume de medição. As partículas que se movem através do volume de medição dispersam luz de intensidade variável e projetam um padrão de interferência.
A sonda recetora colocada a um determinado ângulo projeta o padrão de interferência em vários detetores. Cada detetor produz um sinal Doppler com uma frequência proporcional à velocidade das partículas. O deslocamento em fase, entre os sinais Doppler de dois detetores distintos é proporcional ao tamanho das partículas esféricas. A sonda transmissora e a recetora podem-se mover em conjunto, de forma a verificar a distribuição do tamanho de partículas pelo campo do fluido.
Existem montagens para medição de uma, duas ou três componentes de velocidade.
Pode obter mais informação em PDPA1D, PDPA2D e PDPA3D
