DRIVE AFM

Desempenho sem limitações

O DriveAFM, o novo instrumento com a insígnia da Nanosurf, usa a tecnologia mais recente para oferecer desempenho estável e de alta qualidade. Foi desenhado para responder às necessidades de investigação de alto nível, hoje e no futuro.

• CleanDrive: excitação estável tanto em amostras secas como em líquido
• Ruído ultrabaixo
• Acionamento direto: imagens de alta resolução e grande área de scan
• Sistema totalmente motorizado: controle total por software

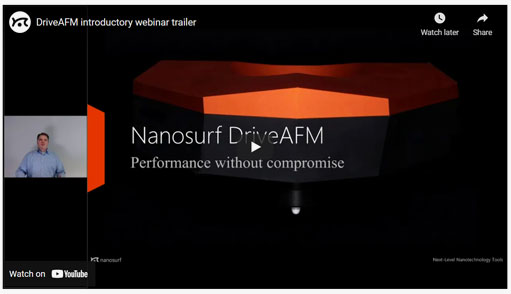

Este vídeo mostra o resumo do webinar introdutório ao DriveAFM. Aqui poderá ver os principais temas abordados no webinar. Pode aceder ao webinar completo de 30 minutos aqui.

CleanDrive: estabilidade em ar e líquido com excitação fototérmica

A excitação fototérmica do cantiléver fornece estabilidade incomparável, resposta de frequência linear e grande largura de banda de excitação em ambientes de secos ou em líquido. Estes benefícios permitem medições multifrequências e aplicações de alta velocidade e abrem novos horizontes para novos modos de medição inovadores (por exemplo, PicoBalance).

Estas vantagens são ampliadas em líquidos, uma vez que apenas se excita a viga do cantiléver permitindo que o ambiente líquido permaneça praticamente inalterado. Isso resulta em picos de ressonância limpos e não na "floresta de picos" comumente vista com excitação de saliência piezoacústica. Além disso, este método de excitação do cantiléver é insensível às mudanças no ambiente e na distância da amostra, o que torna todo o sistema de medição muito mais estável.

O DriveAFM, com pequenos focos de luz, é compatível com o uso de pequenos cantiléveres, que apresentam diversas vantagens que os tornam superiores em desempenho. Embora tenham a mesma constante de mola que uma projeção convencional, pequenas projeções mostram uma frequência de ressonância e alcance operacional significativamente mais altas. Além disso, o desempenho em termos de ruído é melhor. Devido às pequenas dimensões a sensibilidade aumenta e a resistência hidrodinâmica diminui. Tudo isso resulta num melhor desempenho de imagem.

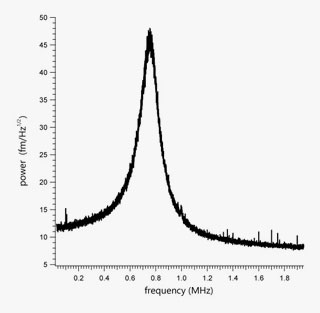

Ruído ultrabaixo

O DriveAFM tem um nível de ruído geral muito baixo, que é obtido por uma combinação de um díodo superluminescente de baixo ruído / baixa coerência e um fotodetector de baixo ruído / alto alcance usado no módulo de deteção de deflexão de feixe / Controlador CX de grande alcance. Esta é a base das capacidades de espectroscopia de força e de imagem estável, sensível e de alta resolução do DriveAFM.

Scanner de acionamento direto

O DriveAFM aproveita a potência do acionamento piezoelétrico de transmissão direta. O esquema de atuação 1: 1 sem engrenagem do scanner de flexão do DriveAFM fornece mais força e pode impulsar scanners mais rígidos. A frequência de ressonância mais alta, resultante dos componentes do scanner, permite uma maior abertura de atuação disponível do que com unidades de engrenagem do mesmo tamanho de scanner. A ativação do scanner de transmissão direta em combinação com o controlador CX de 28 bits de baixo ruído permite imagens em grande escala e alta resolução. O DriveAFM é a solução perfeita para imagens de alta resolução com necessidades exigentes, como nanoestruturas, proteínas ou estruturas poliméricas (por exemplo, DNA), e também para estruturas micrométricas maiores.

Motorização completa

O DriveAFM é o primeiro sistema AFM totalmente motorizado que pode ser integrado com um microscópio de luz invertido. O ajuste das duas fontes de luz para o sistema de excitação fototérmica CleanDrive e deteção de deflexão do feixe, bem como o fotodetector, estão totalmente motorizados e podem ser controlados a partir do software. A abordagem da ponta para a amostra também é motorizada. A motorização completa não apenas contribui para a facilidade de uso, mas também permite novas possibilidades de automatizar totalmente o sistema.

Modos de imagem DriveAFM

Esta descrição geral mostra do que o instrumento é capaz. Alguns modos podem exigir componentes de software ou opções adicionais. Para obter mais informações, consulte o folheto ou entre em contato connosco diretamente.
